الصفحة غير القياسية التصميم والقشرة المبردة مبادل الحرارة

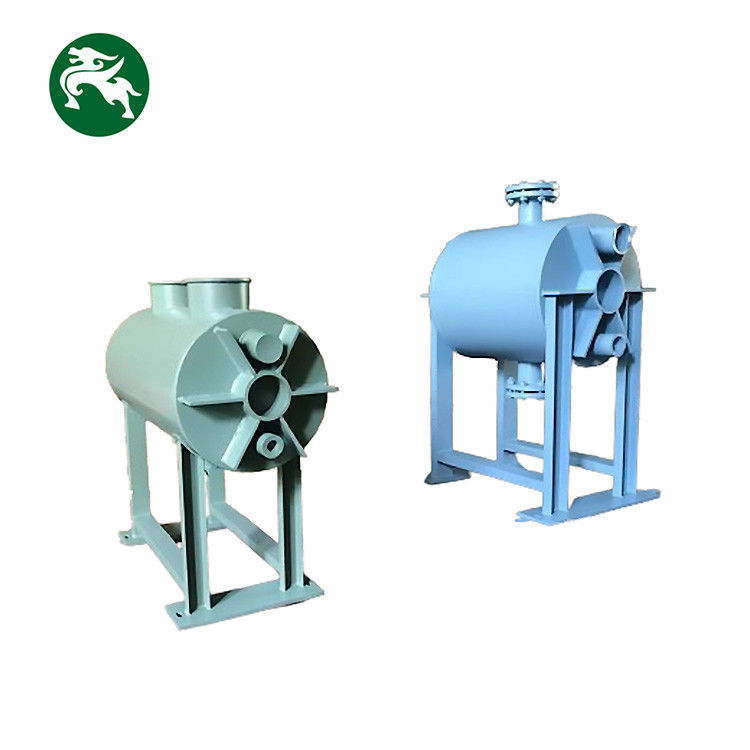

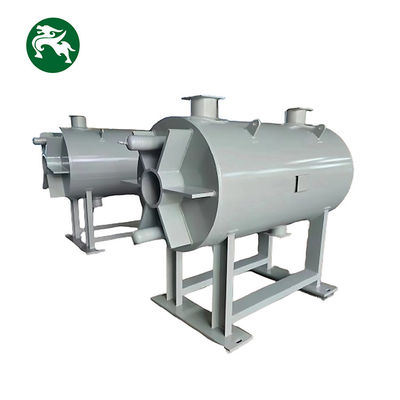

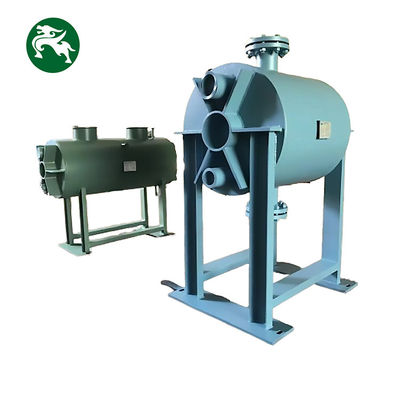

مبادل حرارة الصفيحة والقشرة [تصميم غير قياسي] جهاز تبريد الصفيحة والقشرة

1.لمحة عامة:

المبادل الحراري الصفيح والقشرة الصفيحة المصفحة بالكامل هو في الواقع نوع جديد من المبادل الحراري عالي الكفاءة والذي مناسب لتطبيقات درجة الحرارة العالية والضغط العالي.التصميم المطاوئ بالكامل يساعد على منع الإجهاد الحراري والتسرب في ظل ظروف التشغيل القاسية، مما يجعلها خيارًا موثوقًا في البيئات الصناعية الصعبة.

2المواصفات التقنية:

3اختيار المواد:

4.عملية اللحام ومبدأ تشغيل مبادلات الحرارة للصفائح والغلاف:

يتم لحام حزمة الألواح الداخلية معًا باستخدام لحام كهربائي لدمج الألواح المموجة النموذجية ، مما يلغي غطاء الختم الذي يذوب عند درجات الحرارة العالية.هذا ليس فقط لديه مزايا منطقة نقل الحرارة الكبيرة، الكفاءة العالية والهيكل المدمج للمبادل الحراري لوحة، ولكن أيضا لديه خصائص ممتازة من مقاومة الضغط العالي، مقاومة الحرارة، وأداء الختم الجيد.يستخدم عادة في بيئات العمل عالية درجة الحرارة والضغط العالييستخدم في الغالب في الصناعات مثل المصافي والمصانع الكيميائية ومحطات الطاقة النووية.

الحام الكهربائي لصفائح الصفائح هو لأن معظم الألواح المعدنية الدائرية تميل إلى أنماط موجعة مستقيمة ، وتتكون الموجات من الألواح المجاورة في اتجاهات معاكسة ،مما يؤدي إلى لمسة متعددة النقاط شبيهة بالشبكة، ويتدفق السائل بين هذه النقاط الملامسة؛ بعد لحام الكهربائي يتم تشكيل حزمة اللوحة، والبنية الداخلية هي أكثر تشددا.اتجاه حركة الوسط الجانبي للصفيحة واتجاه حركة الوسط الجانبي للقشرة متضاد، مما يؤدي إلى حركة التدفق العكسي ، مما يقلل من تأثير التدفق المتقاطع ،والتموجات من الصفائح يمكن أن يسبب السائل إلى التدفق المضطرب التي تولد تحت مقاومة تدفق منخفضة ليس فقط له تأثير نقل الحرارة جيدة جدا، ولكنه يساعد أيضاً على تقليل تلوث الأطباق.

المبادلات الحرارية الدائرية للصفائح والغلاف تلعب دورا بارزا في نقل الحرارة في بيئات تشغيل الزيت عالية الضغط عالية اللزوجة مثل تبخيرات تكييف الهواء، المبردات،مبردات الماء، وتسخين مركزي لمواد التبريد مثل الأمونيا والفريون في معدات التبريد.في بيئة التشغيل حيث لزجة الوسائط في كلا الطرفين من مبادل الحرارة مختلفة جدا، الهياكل القناة المختلفة في كلا الطرفين من الصفيحة والغلاف مبادل الحرارة لها فوائد كبيرة ويمكن أن توازن مقاومة الاحتكاك من وسائل الإعلام في كلا الطرفين.

5المزيج المثالي لمبادلات الحرارة:

6.التطبيق:

يتم استخدام مبادلات الحرارة الصفيحة والقشرة عادة في تطبيقات صناعية مختلفة حيث يتطلب نقل الحرارة الفعال.

المعالجة الكيميائية: المبادلات الحرارية الصفيحة والقشرة هي المستخدمة لتسخين أو تبريد المواد الكيميائية في مصانع المعالجة الكيميائية.

توليد الطاقة: يتم استخدامها في محطات الطاقة لاسترداد الحرارة وتكييف البخار والعمليات الحرارية الأخرى.

صناعة الأغذية والمشروبات: يتم استخدامها للتبشيرية والتبريد والتدفئة في معالجة الأغذية والمشروبات.

نظام HVAC: يتم تطبيقها على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء لاسترداد الحرارة والتحكم في درجة الحرارة.

صناعة النفط والغاز: تستخدم في المصافي ومصانع البتروكيماويات ومرافق معالجة النفط والغاز الأخرى لتطبيقات مختلفة للتدفئة والتبريد.

صناعة الأدوية: تستخدم لتحكم دقيق في درجة الحرارة في عمليات تصنيع الأدوية.
